아이패드의 라미네이팅 처리된 디스플레이. laminated screen

대개 애플의 신제품에 탑재되는 디스플레이는 주료 LG디스플레이였는데, 이번에 새로 출시되는 아이패드 프로 12.9형에 탑재된 미니LED는 대만의 에피스타, 디스플레이 모듈은 TSMT, 미니 LED와 모듈이 붙는 LCD패널은 대만의 AOU가 납품합니다. 우리에겐 디스플레이는 LG인데요, 아쉬운 일이지만 그렇다고 아이패드 구입을 멈출수는 없겠습니다.

---

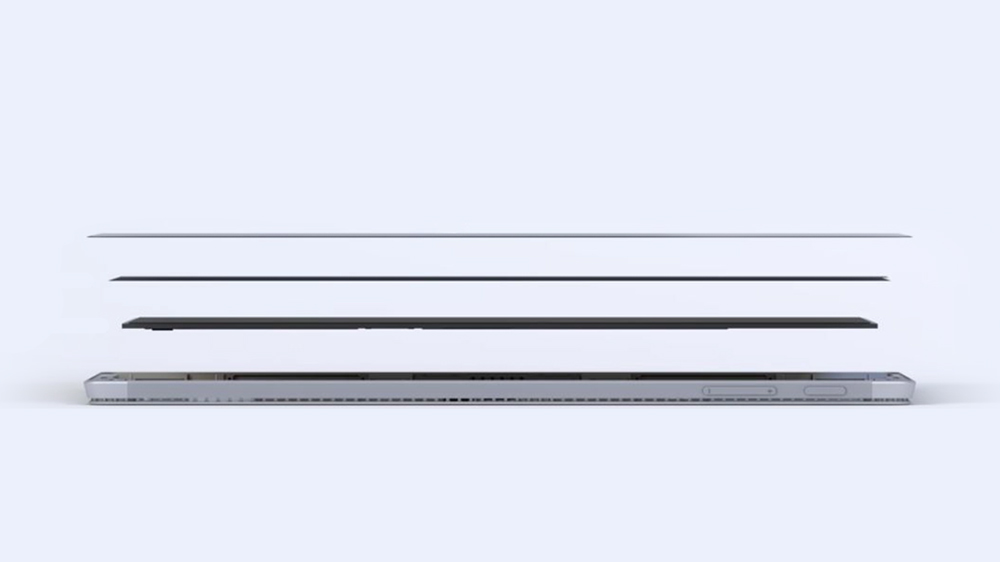

디스플레이 구조

디스플레이_구조

터치를 지원하는 디스플레이 구조는 일반적으로 위와 같이 3겹으로 되어 있습니다. 가장 바깥면은 표면을 덮는 유리재질이고, 그 아래 터치센서, 그리고 맨 아래에 디스플레이가 있습니다. 빛을 내는 디스플레위에 터치센서가 한 겹 있고 그 위를 유리로 덮은 것이 우리가 일반적으로 사용하는 스마트폰이나 태블릿의 화면입니다.



이와 같은 디스플레이 구조에서 맨 위의 유리층과 터치 패널은 서로 붙어있습니다. 그리고 붙어있는 이 층과 그 아래의 디스플레이층 사이는 붙어있지 않아 미세한 공기층이 존재합니다. 이때 디스플레이에서 발산되는 빛이 유리층을 통과하기 전에 미세한 공기층을 지나며 우리가 인식할듯 못할듯 미묘한 간섭을 일으킬 수 있습니다.

---

라미네이팅 처리 된 디스플레이 - laminated display

아이패드_laminated_display

최근 아이패드의 디스플레이 설명에는 Fully laminated display가 있습니다. 우리말 설명에는 라미네이팅 처리된 디스플레이라고요. 최신 기술인 라미니이팅 처리는 위의 유리층과 디스플레이층을 접착하여 공기층을 남아있지 않도록 합니다. 치과에서 라미네이트하는 것과 같습니다. 따라서 유리부터 디스플레이까지의 전체 두께가 감소하고 빛의 왜곡이 줄어들게 됩니다.

---

라미테이팅 장점

- 두께 감소

- 빛의 굴절과 간섭이 줄어 화면이 보다 선명해짐

- 오랜 시간 사용 후에도 액정 내부에 먼지가 유입방지

- 빛이 강한 야외에서의 화면 품질 향상

- 디스플레이와 액정표면 사이의 거리가 줄어들어 애플 펜슬의 펜촉이 만나는 표면과 그림사이의 시차 완화

- 액정 터치하거나 애플 펜슬로 압력을 주어 그림을 그릴 때 빈 공간에서 나는 소리를 줄여줌

---

라미네이팅 단점

- 제조 공정이 더 복잡하여 제조 비용 증가됨

- 액정 표면인 유리가 파손되고 디스플레이가 정상이더라도 이둘은 붙어있어서 일부만 교체가 불가능하여 교체 비용이 폭발적으로 증가함

---

라미네이팅 처리된 디스플레이 탑재 아이패드

	미니	에어	11형 아이패드 프로	12.9형 아이패드 프로
2014		2세대
2015	4세대			1세대
2016			9.7형
2017			10.5형	2세대
2018			1세대	3세대
2019	5세대	3세대
2020		4세대	2세대	4세대
2021			3세대	5세대



아이패드를 제외한 제품군에 라미네이팅 된 디스플레이가 쓰이고 있고, 이는 액정 유리가 깨지면 멀쩡한 디스플레이까지 통으로 교체해야한다는 것을 의미합니다. 따라서 액정 교체 수리비가 비싸지겠습니다.

---
